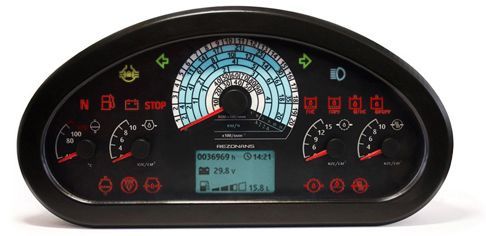

Панель приборов ПП7.1-01
Основные особенности
|
|
Предназначена для контроля и индикации режимов работы агрегатов автотракторной техники.
Обеспечивает измерение и индикацию:
- скорости движения машины;
- температуры охлаждающей жидкости —
от 40 до 120 °С; - давление масла двигателя —
до 10 кПа; - давления масла в трансмиссии — до 15 кПа;
- давления воздуха в пневмосистеме —
до 10 кПа; - частоты вращения коленчатого вала двигателя (тахометр) —
до 2000 об/мин; - уровня топлива в баке;
- напряжения бортовой сети — от 18 до 32 В;
- текущего времени;
- времени наработки машины — до 99999 час.
Содержит контрольные лампы соответствующего цвета, отображающие:
- снижение давления в системе смазки двигателя ниже предельно допустимого;
- повышения температуры охлаждающей жидкости выше предельно допустимой;
- засорение воздушного фильтра;
- снижение давления воздуха в пневмосистеме ниже предельно допустимого;
- падение давления масла в трансмиссии ниже предельно допустимого;
- засорение фильтра трансмиссии;
- засорение фильтра ГНС;
- повышение температуры масла в системе ГНС выше предельно допустимой;
- засорение фильтра ГОРУ;
- превышение температуры масла в системе ГОРУ выше предельно допустимой;
- снижения уровня топлива ниже минимальной отметки;
- разряд аккумулятора;
- перевод рычага переключения передач в нейтральное положение;
- включение стоп-сигналов;
- включение блокировки дифференциала;
- включения указателей поворота;
- включения дальнего света фар.
Обозначение индикаторов
| 1. Индикация включения стоп-сигналов, 2. Индикация разряда аккумулятора, 3. Индикация включенной нейтрали, 4. Индикация критического уровня топлива в баке, 5. Указатель температуры охлаждающей жидкости, 6. Указатель давления масла в двигателе, 7. Индикация аварийной температуры охлаждающей жидкости, 8. Индикация засоренности воздушного фильтра двигателя, 9. Индикация аварийного давления масла в двигателе, 10. Многофункциональный графический ЖК-дисплей с часами реального времени, счетчиком времени наработки, индикатором заряда аккумулятора и уровня топлива в баке, 11. Индикация критического давления масла в трансмиссии,12. Индикация засоренности фильтра трансмиссии, 13. Индикация критического давления воздуха в трансмиссии, 14. Указатель давления масла в трансмиссии, 15. Указатель давления воздуха в пневмосистеме, 16 Индикация критической температуры в системе ГНС, 17. Индикация критической температуры в системе ГОРУ, 18. Индикация засоренности фильтра в системе ГОРУ, 19. Индикация включенного дальнего света, 20. Индикация засоренности фильтра в системе ГНС, 21. Тахоспидометр, 22. Указатели поворотов, 23. Индикация блокировки межмостового дифференциала. |
Конфигурация, состав, пределы измерений указателей, а также количество и цвет свечения контрольных ламп могут быть изменены по требованию заказчика.
Основные технические данные
| Рабочий диапазон напряжений, В | от 18 до 32 |
| Количество подключаемых аналоговых резистивных датчиков | 5 |
| Максимальная частота на входе измерения частоты скорости вращения вала двигателя, кГц | 5 |
| Количество контрольных ламп: | |
|
9 |
|
7 |
| Диапазон температур, °С | |
|
от минус 40 до +55 |
|
от минус 50 до +65 |
| Степень защиты от внешних воздействующих факторов по ГОСТ 14254: | |
|
IP54 |
|
IP3x |
| Допустимые вибрационные нагрузки, не более | |
|
50 |
|
от 50 до 200 |
| Допустимые ударные нагрузки, м/с2, не более | 100 |
| Габаритные размеры, мм, не более | 290 × 145 × 68 |
| Масса, кг, не более | 1,8 |
Габаритные и присоединительные размеры
 |
Техническое описание панели приборов ПП7.1-01 PDF, |
