Преобразователь напряжения ПН24/12.3

Основные особенности
  • преобразование 24В 12В
  • ток нагрузки 25A
  • наличие двухцветного индикатора состояния работы
  • сглаживающий фильтр на выходе
  • литой алюминиевый корпус

Преобразователь напряжения ПН24/12.3 предназначен для питания электрооборудования номинальным напряжением 12В в машинах с номинальным напряжением бортовой сети 24В.

Выполнен по однопроводной схеме электронного импульсного понижающего стабилизатора напряжения со сглаживающим фильтром на выходе.

Преобразователь обеспечивает плавное нарастание выходного напряжения при включении и ограничивает пусковые токи мощных нагрузок.

Преобразователь содержит встроенную защиту от токовых перегрузок и коротких замыканий нагрузки (блокировка с перезапуском), защиту от импульсных перенапряжений по цепи питания (с блокировкой при превышении 36В) и температурную защиту (блокировка работы).

Имеет двухцветный индикатор режима работы («нормальный/аварийный»).

Основные технические данные

Параметр Значение
Напряжение, поддерживаемое преобразователем, В 13,8±0,3
Рабочий диапазон входных напряжений, В от 20 до 32
Номинальный ток нагрузки, А 25
Ток ограничения, А 40±6
Ток потребления без нагрузки при входном напряжении 24В, мА, не более 60
Типовое значение КПД при входном напряжении 27В и токе нагрузки 25А 95%
Степень защиты от внешних воздействующих факторов по ГОСТ 14254-96 IP54
Диапазон рабочих температур, °C от минус 40 до +55
Допустимые вибрационные нагрузки
  • амплитуда ускорения, g, не более
    5
    • в диапазоне частот, Гц
      от 50 до 200
      Допустимые ударные нагрузки, м/с2, не более 100
      Габаритные размеры, мм, не более 156 × 150 × 66
      Масса, кг, не более 1,2

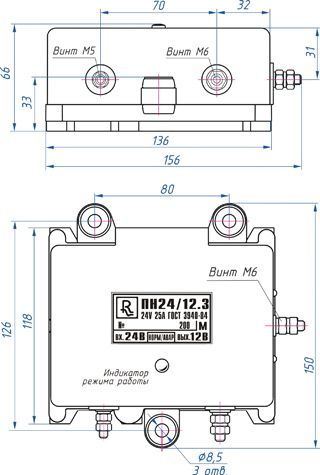

      Габаритные и присоединительные размеры

      Преобразователи ПН24/12.3 устанавливаются на многоцелевые автомобили повышенной проходимости ГАЗ-2330 «Тигр» производства ОАО «ГАЗ».
