Преобразователь напряжения ПН24/12.2

Основные особенности
  • преобразование 24В 12В
  • ток нагрузки 15A
  • наличие двухцветного индикатора состояния работы
  • сглаживающий фильтр на выходе
  • литой алюминиевый корпус

Преобразователь напряжения ПН24/12.2 предназначен для питания электрооборудования с номинальным напряжением 12В и постоянной суммарной мощностью до 200 Вт в машинах с номинальным напряжением бортовой сети 24В.

Преобразователь выполнен по схеме электронного импульсного понижающего стабилизатора напряжения со сглаживающим фильтром на выходе.

Обеспечивает плавное нарастание выходного напряжения при включении и ограничивает пусковые токи мощных нагрузок, продлевая срок их службы.

Преобразователь содержит встроенную защиту от короткого замыкания нагрузки и токовых перегрузок (ограничение тока), защиту от импульсных перенапряжений по цепи питания и температурную защиту (блокировка работы).

Имеет двухцветный индикатор режима работы: зеленое свечение индикатора свидетельствует о нормальной работе преобразователя, красное — об аварийном режиме работы (перегрузка, замыкание, перегрев, недостаточное либо недопустимо высокое входное напряжение).

Основные технические данные

Параметр Значение
Напряжение, поддерживаемое преобразователем, В 14,5±0,5
Максимальный ток нагрузки, А
  • долговременный
    15
    • кратковременный (длительностью до 10 сек)
      20
      Ток ограничения, А 22
      Диапазон рабочих входных напряжений, В от 20 до 32
      Частота преобразования, кГц 100
      Ток потребления без нагрузки при входном напряжении 24В, мА, не более 75
      Типовое значение КПД преобразователя при напряжении питания 24В и токе нагрузки 12А 95%
      Степень защиты от внешних воздействующих факторов по ГОСТ 14254-96 IP54
      Диапазон рабочих температур, °C от минус 40 до +55
      Допустимые ударные нагрузки, м/с2, не более 100
      Габаритные размеры, мм, не более 145 × 86 × 41
      Масса, кг, не более 0,5

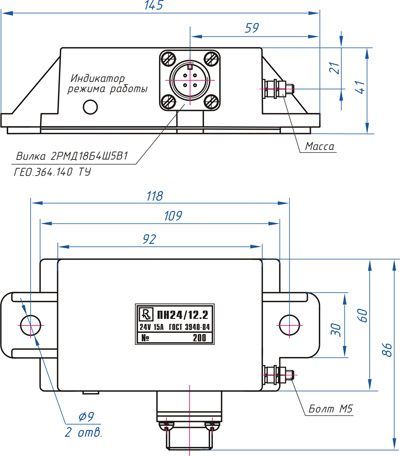

      Габаритные и присоединительные размеры
