Сигнализатор тока утечки СТУ3.2

Основные особенности
  • своевременное предупреждение о появлении опасных утечек тока на кузов
  • контроль изоляции положительных и отрицательных цепей
  • автоматическое поддержание на кузове потенциала заземленной цепи
  • ручной контроль работоспособности
  • пылевлагозащитное исполнение

Предназначен для контроля сопротивления изоляции положительных и отрицательных цепей троллейбуса и предупреждения водителя о появлении тока утечки на кузов, превышающего допустимую величину, обеспечивая тем самым повышение электробезопасности эксплуатации троллейбуса.

Сигнализатор устанавливается в кабине водителя и обеспечивает непрерывный контроль сопротивления изоляции при работе троллейбуса на линии. При появлении тока утечки превышающего допустимую величину сигнализатор формирует звуковой и световой предупреждающие сигналы.

Сигнализатор построен по принципу контроля тока между кузовом троллейбуса и минусовым проводом последовательно с компенсирующим источником постоянного тока. Величина выходного напряжения компенсирующего источника автоматически поддерживается равной потенциалу минусового провода относительно земли. Предусмотрен ручной контроль и индикация работоспособности сигнализатора.

Сигнализатор может применяться на всех типах троллейбусов предприятий электротранспорта, где используется система электроснабжения с заземленным отрицательным полюсом.

Основные технические данные

Параметр Значение
Номинальное напряжение, В, постоянного тока 600
Диапазон рабочих напряжений, В от 350 до 780
Номинальный ток срабатывания (ток утечки), мА 3
Погрешность поддержания нулевого уровня потенциала между кузовом троллейбуса и землей, В, не более 10
Выходное сопротивление источника компенсирующего напряжения, кОм от 5 до 10
Диапазон температур, °C
  • рабочих
    от минус 40 до +55
    • предельных
      от минус 60 до +80
      Степень защиты от внешних воздействующих факторов по ГОСТ 14254-96 IP54
      Допустимые вибрационные нагрузки, не более
      • максимальное ускорение, м/с2
        50
        • в диапазоне частот, Гц
          от 50 до 200
          Допустимые ударные нагрузки, м/с2, не более 100
          Габаритные размеры, мм, не более 155 × 146 × 75
          Масса, кг, не более 0,7

          Габаритные и присоединительные размеры

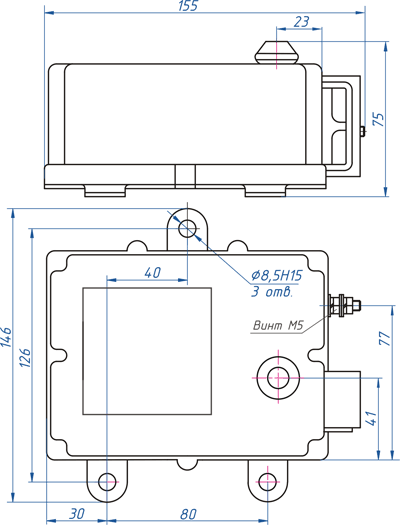

          Габаритные размеры СТУ3.2
