Отсчетное устройство ОУ9.2

Основные особенности
  • 15-разрядный ЖК-индикатор
  • бесконтактная связь с блоком управления
  • просмотр израсходованной электроэнергии без установки в блок управления
  • небольшие габариты и вес
  • ударопрочная конструкция
  • длительный срок службы без замены батарей

Предназначено для работы совместно с блоком управления РЭН500.3 и служит для хранения и отображения на жидкокристаллическом индикаторе информации о количестве израсходованной электроэнергии в единицах и десятых долях кВт/ч.

Отсчетное устройство совместимо со всеми блоками управления РЭН500.3 и предназначено для индивидуального учета расхода электроэнергии каждым водителем. При установке в блок управления отсчетное устройство принимает сигналы о текущем расходе электроэнергии и увеличивает показания внутреннего счетчика. При снятии и последующей установке в блок управления показания счетчика не сбрасываются. Просмотр показаний счетчика возможен в любой момент при нажатии кнопки включения индикации на лицевой панели устройства.

Алгоритм бесконтактной связи отсчетного устройства с блоком управления исключает несанкционированную «намотку» показаний счетчика.

Основные технические данные

Параметр Значение
Тип индикатора жидкокристаллический
Высота цифр индикатора, мм 4,2
Дискретность показаний, кВт/ч 0,1
Число целых разрядов индикатора 14
Диапазон температур, °C
  • рабочих
    от минус 30 до +55
    • предельных
      от минус 50 до +80
      Температура частичной потери видимости показаний индикатора (работоспособность устройства сохраняется), °C минус 5
      Степень защиты от внешних воздействующих факторов по ГОСТ 14254-96 IP40
      Допустимые вибрационные нагрузки, не более
      • максимальное ускорение, м/с2
        50
        • в диапазоне частот, Гц
          от 50 до 200
          Допустимые ударные нагрузки, м/с2, не более 100
          Габаритные размеры (диаметр × высота), мм, не более 60 × 25
          Масса, г, не более 110

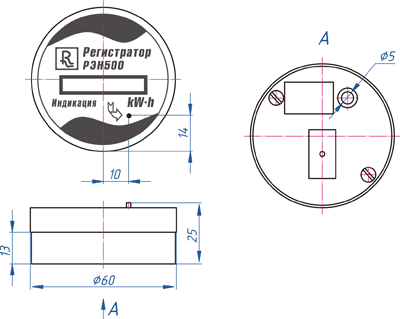

          Габаритные и присоединительные размеры

          Габаритные размеры ОУ9.2
