Счетчик-регистратор электроэнергии РЭН500.3

Основные особенности
  • высокая точность измерения
  • индивидуальные съемные отсчетные устройства с индикацией количества израсходованной электроэнергии каждым водителем
  • блокировка движения троллебуса без отсчетного устройства, исключающая неучтенный расход
  • простота монтажа (подключение к штатному токоизмерительному шунту)

Регистратор предназначен для некоммерческого учета расхода электроэнергии тяговыми электродвигателями троллейбуса (модификация РЭН500.3 РИВП.453819.003) или трамвая (модификация РЭН500.3-01 РИВП.453819.003-01) с целью отработки и последующего применения водителями наиболее экономичных приемов вождения электротранспорта.

Для обеспечения индивидуального учета расхода электроэнергии при работе трамвая или троллейбуса с различными водителями и, соответственно, для индивидуальной оценки экономии электроэнергии каждым водителем, регистратор комплектуется съемными отсчетными устройствами, на которых указывается фамилия и табельный номер водителя.

С целью исключения неучтенного расхода электроэнергии (движения трамвая или троллейбуса с отключенным регистратором), в регистраторе формируется выходной сигнал, разрешающий движение трамвая или троллейбуса (включение силовых контакторов) только после установки в регистратор отсчетного устройства.

Основные технические данные

Параметр Значение
Класс точности 1,5
Порог чувствительности, А, не более 10
Диапазон рабочего тока, в котором нормируются метрологические характеристики, А от 50 до 600
Напряжение питания, В от 350 до 780
Номинальный ток (включение через шунт 75 мВ штатного амперметра трамвая или троллейбуса), А 500
Испытательное напряжение изоляции, кВ 2,8
Степень защиты от внешних воздействующих факторов по ГОСТ 14254-96 IP54
Диапазон рабочих температур, °C от минус 40 до +55
Габаритные размеры, мм, не более 155 × 146 × 65
Масса, кг, не более 0,8

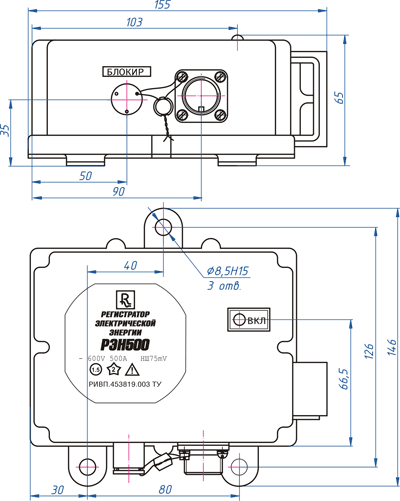

Габаритные и присоединительные размеры регистрирующего блока

Габаритные размеры РЭН500
