Блок запуска стартера БЗС2

Основные особенности
  • два силовых канала
  • исполнение IP65
  • защита от перегрева, короткого замыкания и перенапряжений, вызванных коммутацией индуктивных нагрузок

Предназначен для управления втягивающим реле стартера. Блок не содержит движущихся элементов конструкции (контактов реле). Коммутация нагрузок осуществляется электронными ключами.

Выполняемые функции

  • управление втягивающим реле стартера. Включение стартера осуществляется подачей напряжения бортовой сети машины на соответствующий вход управления;
  • запрет включения втягивающего реле стартера при запущенном двигателе или включенной передаче. Блокировка включения выполняется посредством контроля напряжения на клемме «Д» генератора и состояния концевого выключателя коробки переключения передач (КПП);
  • управление маслозакачивающим насосом (МЗН). Включение МЗН осуществляется подачей напряжения бортовой сети машины на соответствующий вход управления;
  • управление лампой индикации состояния КПП. При нахождении КПП в нейтральном положении цепь лампы коммутируется на массу машины;
  • запрет включения электрофакельного устройства (ЭФУ) при включенном двигателе. Блокировка включения выполняется посредством контроля напряжения на клемме «Д» генератора. Если двигатель не запущен, БЗС коммутирует цепь обмотки реле управления ЭФУ на массу машины.

Блок имеет защиту от перегрева, короткого замыкания и перенапряжений, вызванных коммутацией индуктивных нагрузок.

Основные технические данные

Параметр Значение
Коммутируемое напряжение постоянного тока, В от 18 до 32
Ток, потребляемый цепями управления, А, не более 0,01
Максимальный ток нагрузки каналов управления стартером и маслозакачивающим насосом, А:
  • при продолжительности не более 5 мин
    40
    • при продолжительности не более 20 сек
      70
      Максимальный ток нагрузки каналов управления контрольной лампой и реле, A 0,5
      Электрическое соединение
      • цепи управления
        вилка AMP Superseal 1,5 (6 контактов)
        • силовые цепи
          клеммная колодка 3×М4
          Диапазон температур, °С
          • рабочих
            от минус 40 до +55
            • предельных
              от минус 50 до +70
              Степень защиты от внешних воздействующих факторов по ГОСТ 14254 IP65
              Устойчивость к помехам в цепи питания по ГОСТ 28751 состояние «В» при группе жесткости IV
              Допустимые вибрационные нагрузки, не более
              • максимальное ускорение, м/с2
                50
                • в диапазоне частот, Гц
                  от 50 до 250
                  Допустимые ударные нагрузки, м/с2, не более 100
                  Масса, кг, не более 0,36

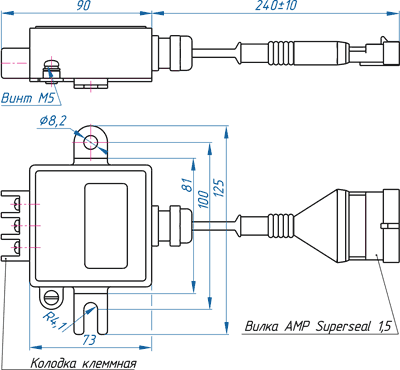

                  Габаритные и присоединительные размеры
