Блоки управления пропорциональными электромагнитами БУПЭ1.0

Основные особенности
  • алюминиевый, герметичный корпус
  • защита от переполюсовки цепи питания
  • 16-ти контактный разъем AMP 1-963215-1 для подключения электромагнитов (соленоидов), питания и сигналов управления
  • индикаторы состояния

Электронный блок управления пропорциональными магнитами предназначен для управления пропорциональными электромагнитами (соленоидами), которые управляют:

  • насосами и гидромоторами с пропорциональным электроуправлением;
  • клапанами давления и редукционными клапанами с пропорциональным электроуправлением;
  • секционными гидрораспределителями с пропорциональным электроуправлением.

Принцип работы

Схема БУПЭ выполнена на основе микроконтроллера с энергонезависимой памятью для хранения настроечных данных. Запись настроечных данных осуществляется с персонального компьютера через адаптер по однопроводной линии связи. По требованию потребителей блок поставляется с предустановленными параметрами.

В процессе работы БУПЭ измеряет значение входного управляющего сигнала и, в соответствии со значениями настроечных данных, преобразует это значение в выходной силовой сигнал широтно-импульсной модуляции (ШИМ), при этом индикатор состояния светится зеленым цветом.

Если сигнал управления отсутствует, канал ШИМ отключается и индикатор его состояния загорается красным цветом. При появлении сигнала индикатор состояния загорается зеленым цветом и БУПЭ переходит в нормальный режим работы.

Если в процессе работы происходит обрыв силового провода, идущего на пропорциональный электромагнит, то независимо от сигнала управления, канал ШИМ отключается, и индикатор состояния загорается красным цветом. При устранении обрыва, если питание не было отключено, БУПЭ перейдет в нормальный режим работы в течение 6 секунд. Индикатор состояния изменит цвет свечения на зеленый. Если же питание отключалось, то БУПЭ перейдет в нормальный режим работы сразу после подачи питания.

Логика работы и параметры выходных сигналов БУПЭ устанавливаются по заказу потребителя и могут быть изменены.

Примеры применения для управления:

насосом с наклонной шайбой   насосами с наклонным блоком   гидромоторами   клапанами   распределителем

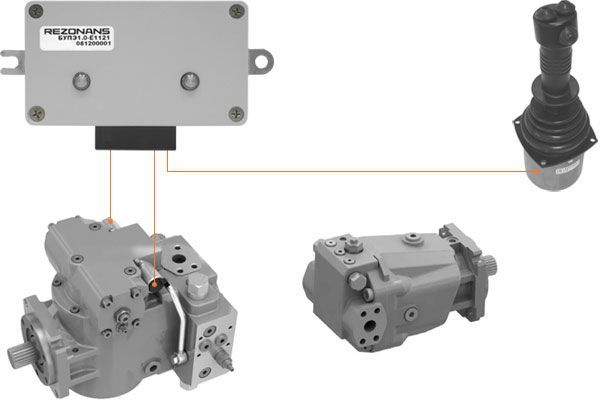

БУПЭ обеспечивает простоту применения и управления аксиально-поршневым насосом с наклонной шайбой с пропорциональным электроуправлением (из состава гидростатической трансмиссии).
На вход БУПЭ подается один управляющий сигнал, БУПЭ при этом управляет двумя соленоидами насоса.

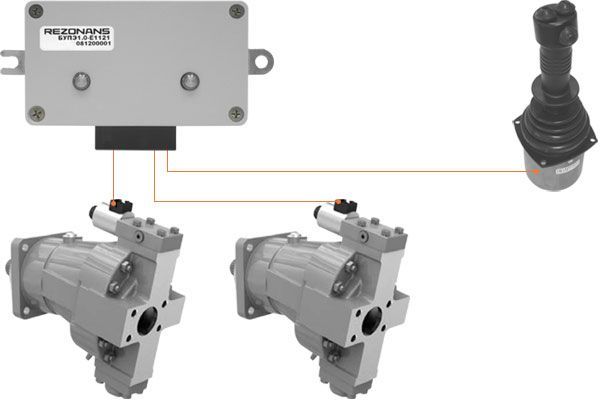

БУПЭ может управлять двумя аксиально-поршневыми насосами с наклонным блоком:
— синхронно, при этом на вход подается один управляющий сигнал;
— раздельно, при этом на вход подаются два управляющих сигнала.

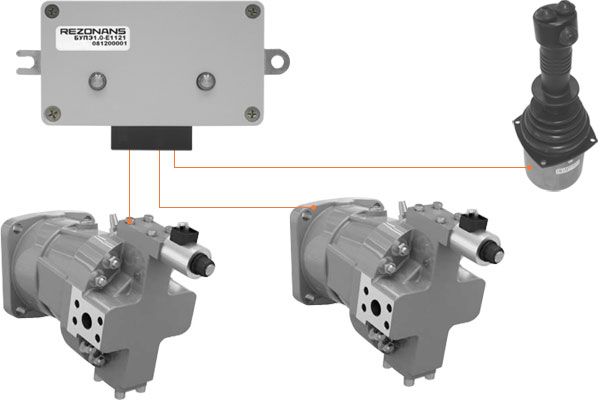

БУПЭ может управлять двумя аксиально-поршневыми гидромоторами с наклонным блоком:
— синхронно, при этом на вход подается один управляющий сигнал;
— раздельно, при этом на вход подаются два управляющих сигнала.

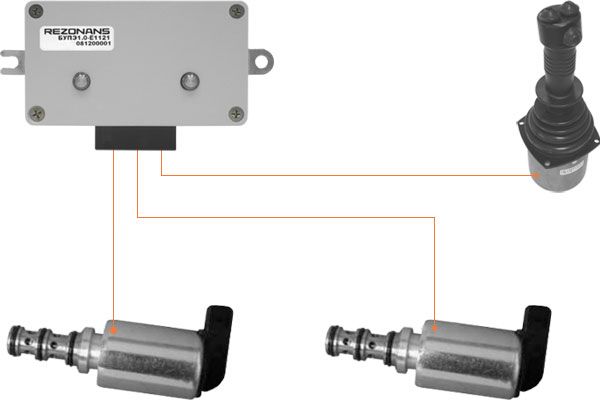

БУПЭ может управлять пропорциональными клапанами давления или редукционными клапанами:
— синхронно, при этом на вход подается один управляющий сигнал;
— раздельно, при этом на вход подаются два управляющих сигнала.

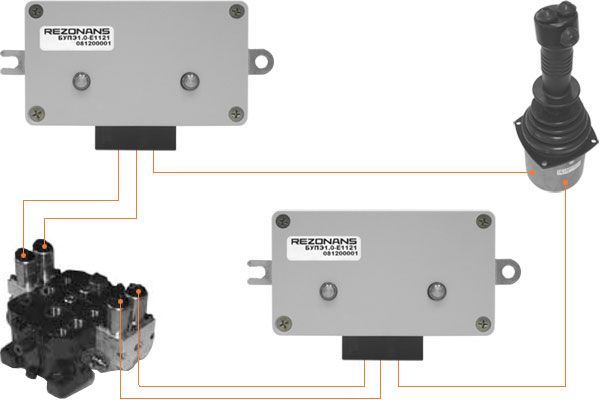

БУПЭ может управлять секциями гидрораспределителя с пропорциональным управлением:
— синхронно, при этом на вход подается один управляющий сигнал;
— раздельно, при этом на вход подаются два управляющих сигнала.

Обозначение исполнений блоков БУПЭ

    БУПЭ   1 . Д C   И   У   В   П З
Наименование                                                         Спецификация заказчика:
«1» — для гидромашин с наклонной шайбой
Конструктивное исполнение
Число дискретных входов                                                         Электрическое подключение:
«1» — 16-ти контактный разъем AMP 1-963215-1
Тип управляющего сигнала:
«Е» — вход по напряжению
«T» — токовый вход
«P» — цифровой вход
                                                        Число каналов ШИМ (1 или 2)
                                                        Число каналов управления (1 или 2)
Интерфейс
Для цифрового сигнала:
«1» — RBus;
«2» — CANopen.
Для токового сигнала:
«1» — от 4 до 20 мА;
«2» — от 0 до 20 мА.
Для сигнала по напряжению:
«1» — от 0,5 до 4,5 В;
«2» — от 0 до 5 В;
«3» — от 0 до 10 В.


Основные технические данные

Параметр Значение
Напряжение питания, В от 10 до 32
Максимальный выходной ток ШИМ, А 3
Диапазон частоты ШИМ, Гц от 100 до 200
Электрическое соединение вилка AMP 1-963215-1
Диапазон температур, °C
  • рабочих
    от минус 40 до +65
    • предельных
      от минус 60 до +80
      Степень защиты от внешних воздействующих факторов по ГОСТ 14254-96 IP56
      Допустимые вибрационные нагрузки, не более
      • максимальное ускорение, м/с2
        50
        • в диапазоне частот, Гц
          от 50 до 200
          Допустимые ударные нагрузки, м/с2, не более 100
          Габаритные размеры, мм, не более 150 × 80 × 65
          Масса, кг, не более 0,6

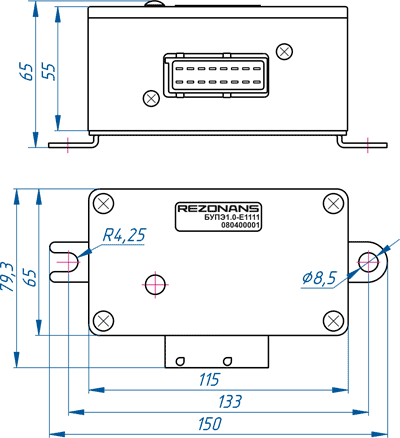

          Габаритные и присоединительные размеры

          Техническое описание БУПЭ1.0
          PDF, 290 KB
