Блок управления компрессором БУК326.1

Основные особенности
  • 16-ти разрядный матричный вакуумно-люминисцентный дисплей
  • непрерывное измерение и отображение температуры и давления
  • «плавный» запуск компрессора, снижающий пусковые токи
  • защита от превышения допустимого давления и температуры
  • автоматический останов и запуск компрессора, снижающие энергопотребление
  • датчик температуры в комплекте

Предназначен для автоматического управления компрессорной установкой.

Обеспечивает измерение и отображение на цифровом индикаторе текущего давления в рабочей магистрали и температуры винтового блока компрессора. Блок осуществляет ступенчатый запуск двигателя компрессора (разгон по схеме «звезда» с последующим переключением на схему «треугольник»), автоматическое поддержание давления в заданных пределах методом переключения компрессора в холостой или рабочий режимы работы, отключение компрессора при аварийных значениях давления и температуры, а также слив конденсата через заданные промежутки времени.

Блок также осуществляет подсчет времени наработки компрессора и сообщает о необходимости проведения техобслуживания (замены фильтров и масла) через заданное время наработки. В блоке предусмотрены функция автоостанова при длительной работе в холостом режиме (с автоматическим запуском при понижении давления) и функция автозапуска при восстановлении электропитания.

Блок имеет три выхода для управления электромагнитными пускателями для запуска двигателя и два выхода для управления низковольтными клапанами холостого хода и слива конденсата.

Для установки требуемых параметров работы и техобслуживания компрессора в блоке предусмотрены меню, защищенные от несанкционированного доступа паролем. Для дополнительного удобства контроля на лицевой панели блока предусмотрены предупредительные светодиодные индикаторы. Управление компрессором и ввод параметров осуществляется при помощи тактовых кнопок на лицевой панели.

Блок выполнен во встраиваемом корпусе из алюминиевого сплава и имеет пылебрызгозащитное исполнение. Подключение блока осуществляется при помощи винтовых разъемов на задней стенке корпуса.

В состав комплекта входит датчик температуры и соединительные жгуты.

Основные технические данные

Параметр Значение
Число выходных сигналов 5
Число входных сигналов
  • аналоговых
    2
    • дискретных
      6
      Диапазон измерения:
      • давления, атм
        от 0 до 20
        • температуры (датчиком ДТ125.3), °С
          от 0 до 125
          Погрешность отображения давления и температуры на дисплее, %, не более 3
          Напряжение питания, В ~220±10%, 50 Гц
          Потребляемая мощность, Вт, не более 70
          Диапазон температур, °C
          • рабочих
            от минус 40 до +65
            • предельных
              от минус 60 до +80
              Степень защиты от внешних воздействующих факторов по ГОСТ 14254-96 IP54
              Допустимые вибрационные нагрузки, не более
              • максимальное ускорение, м/с2
                50
                • в диапазоне частот, Гц
                  от 50 до 200
                  Допустимые ударные нагрузки, м/с2, не более 100
                  Габаритные размеры, мм, не более 300 × 162 × 128
                  Масса, кг, не более 4,5

                  Установка блока управления на компрессоре ДЭН-55Ш

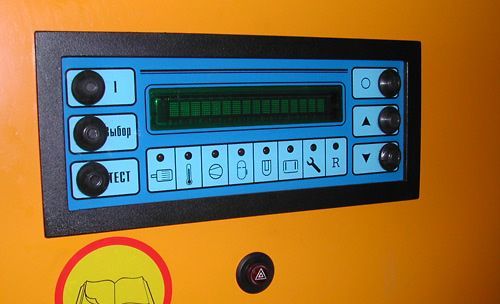

                  БУК326 на компрессоре ДЭН-55Ш

                  Спереди

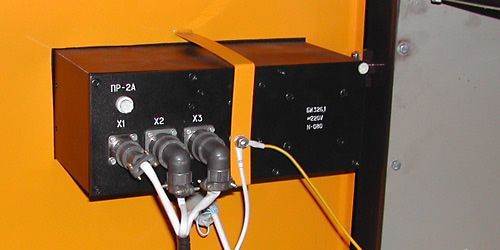

                  БУК326 на компрессоре ДЭН-55Ш

                  Сзади
