Блок управления горизонтированием БУГ45.1

Основные особенности
  • два защищенных силовых выхода, рассчитанных на индуктивную нагрузку
  • возможность настройки нулевого уровня непосредственно на механизме
  • настройка разных уровней срабатывания для левого и правого положений
  • цифровой интерфейс для интеграции в комплексный прибор безопасности

Предназначен для автоматического управления механизмами выравнивания автолестниц, автоподъемников и т.д. Выравнивание выполняется относительно гравитационной нормали.

Блок управления обеспечивает включение соответствующего электромагнитного клапана для компенсации крена, если отклонение измеряемого угла от горизонтали превышает допустимый уровень. После снижения отклонения электроклапан отключается.

Основные технические данные

Параметр Значение
Рабочий диапазон измерения угла наклона, град. от минус 15 до +15
Погрешность измерения угла наклона, град., не более 0,2
Максимально допустимый ток нагрузки, А 4
Тип выходного сигнала цифровой последовательный на основе ISO 9141
Напряжение питания, В от 8 до 32
Потребляемый ток, А, не более 0,02
Диапазон температур, °С
  • рабочих
    от минус 40 до +65
    • предельных
      от минус 60 до +80
      Степень защиты от внешних воздействующих факторов по ГОСТ 14254-96 IP56
      Допустимые вибрационные нагрузки, не более
      • максимальное ускорение, м/с2
        50
        • в диапазоне частот, Гц
          от 50 до 200
          Допустимые ударные нагрузки, м/с2, не более 100
          Габаритные размеры, мм, не более 145 × 86 × 41
          Масса, кг, не более 0,35

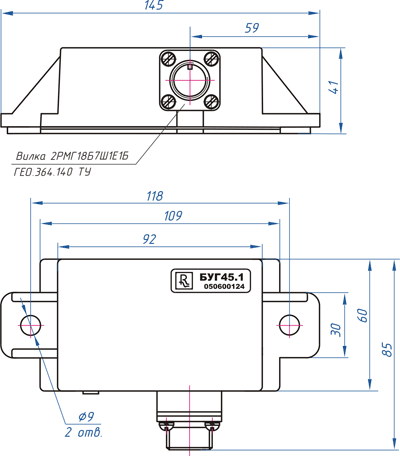

          Габаритные и присоединительные размеры
