Блок управления спидометром БСП3802.4

Основные особенности
  • надежный бесконтактный метод измерения скорости
  • устанавливается взамен штатного датчика скорости на основе тахогенератора
  • отображение на штатном указателе скорости 12.3802 (121.3802)
  • возможность изменения комплектации и передаточного числа по требованиям заказчика

Блоки управления БСП3802.4 и БСП3802.4-01 предназначены для измерения скорости движения и пройденного пути троллейбуса и трамвая соответственно.

Блок преобразует выходной сигнал бесконтактного датчика угловой скорости тягового электродвигателя трамвая или троллейбуса в сигналы управления штатным указателем скорости 12.3802 или 121.3802 по ГОСТ 12936-82.

Преобразование осуществляется при помощи микроконтроллера путем деления частоты выходного сигнала датчика скорости и формирования трехфазной системы напряжений для указателя скорости. Коэффициент деления частоты имеет дробное значение и устанавливается с учетом передаточных чисел главной передачи и бортового редуктора, а также радиуса ведущего колеса машины.

Блок управления защищен от подключения напряжения питания обратной полярностью и от коротких замыканий выходных цепей на корпус машины.

Комплект поставки включает:

  • индуктивный датчик скорости со встроенным электронным блоком;
  • комплект деталей крепления;
  • комплект соединительных жгутов;
  • руководство по эксплуатации.

Основные технические данные

Параметр Значение
Номинальное напряжение питания, В 24
Рабочий диапазон питающих напряжений, В от 16 до 32
Погрешность, %, не более 1
Электрическое соединение вилка AMP Superseal 1,5 (6 контактов)
Диапазон температур, °С
  • рабочих
    от минус 40 до +55
    • предельных
      от минус 50 до +65
      Допустимые вибрационные нагрузки
      • максимальное ускорение, м/с2
        50
        • в диапазоне частот, Гц
          от 50 до 200
          Допустимые ударные нагрузки, м/с2, не более 100
          Режим работы по ГОСТ 3940-84 продолжительный S1
          Степень защиты от внешних воздействующих факторов по ГОСТ 14254-96 IP54
          Масса, кг, не более 0,3

          Габаритные и присоединительные размеры

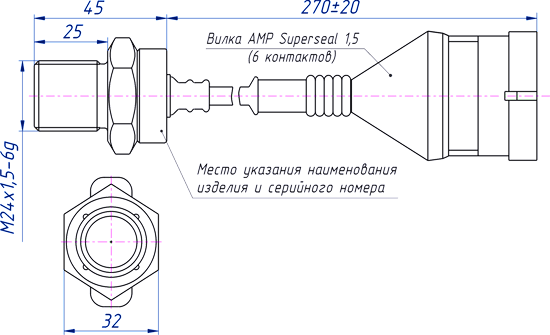

          Габаритные размеры БСП3802.4

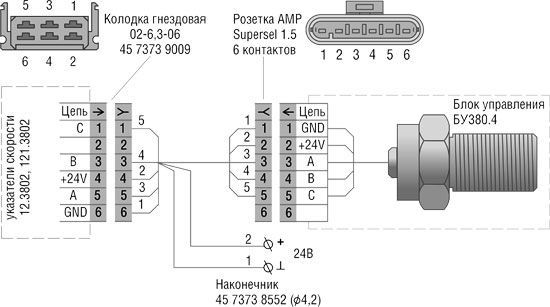

          Схема подключения на машине
