Блок управления спидометром БСП3802.2

Основные особенности
  • надежный бесконтактный метод измерения скорости
  • устанавливается взамен штатного датчика скорости на основе тахогенератора
  • отображение на штатном указателе скорости 12.3802 (121.3802)
  • бесконтатный датчик для измерения скорости
  • возможность изменения комплектации и передаточного числа по требованиям заказчика

Блоки управления БСП3802.2 и БСП3802.2-01 предназначены для измерения скорости движения и пройденного пути троллейбуса и трамвая соответственно.

Блок преобразует выходной сигнал бесконтактного датчика угловой скорости тягового электродвигателя трамвая или троллейбуса в сигналы управления штатным указателем скорости 12.3802 или 121.3802 по ГОСТ 12936-82.

Преобразование осуществляется при помощи микроконтроллера путем деления частоты выходного сигнала датчика скорости и формирования трехфазной системы напряжений для указателя скорости. Коэффициент деления частоты имеет дробное значение и устанавливается с учетом передаточных чисел главной передачи и бортового редуктора, а также радиуса ведущего колеса машины.

Блок управления защищен от подключения напряжения питания обратной полярностью и от коротких замыканий выходных цепей на корпус машины.

Комплект поставки

  • электронный блок
  • датчик скорости
  • комплект деталей крепления датчика скорости
  • комплект соединительных жгутов
  • руководство по эксплуатации.

Основные технические данные

Параметр Значение
Номинальное напряжение питания, В 24
Рабочий диапазон питающих напряжений, В от 16 до 32
Погрешность электронного блока, %, не более 1
Рабочие условия эксплуатации
  • диапазон рабочих температур, °C
    от минус 40 до +55
    • относительная влажность воздуха
      90% при 35°С
      • вибрационные нагрузки в диапазоне частот, Гц
        от 1 до 60
        • с максимальным ускорением, м/с2
          10
          • одиночные удары с ускорением, м/с2
            30
            • и длительностью импульсов, мс
              от 2 до 20
              Степень защиты от внешних воздействующих факторов по ГОСТ 14254-96 IP54
              Габаритные размеры, мм, не более 45 × 73 × 125
              Масса, кг, не более 0,3

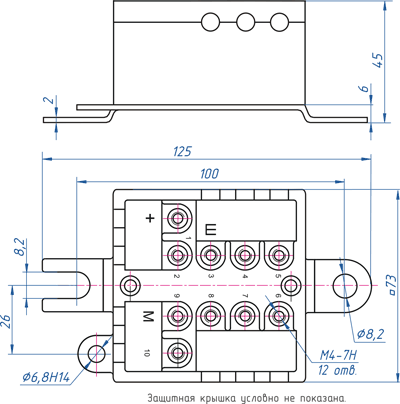

              Габаритные и присоединительные размеры электронного блока

              Габаритные размеры БСП3802.2
