Блок управления галогенными лампами БГЛ1

Основные особенности
  • защита от перегрева, перегрузок и пусковых токов
  • низкий ток потребления
  • ограничение напряжение лампы на уровне 27В
  • отключение лампы при высоком напряжении бортовой сети
  • стандартный автомобильный разъём

Предназначен для повышения долговечности галогенных ламп, используемых для освещения в автотракторной и строительно-дорожной технике.

Система “мягкого” включения лампы защищает её от разрушающих токов при включении и обеспечивает продолжительный срок службы. Защита от перенапряжения отключает лампу при повышении напряжения в бортовой сети свыше 30В.

В блоке предусмотрена возможность управления лампой маломощным сигналом. Блок имеет тепловую защиту, защиту от перегрузок и коротких замыканий в цепи нагрузки и большой ресурс работы ввиду отсутствия электромеханических компонентов.

Выполнен в пластмассовом корпусе с крепёжным кронштейном и автомобильным штыревым разъёмом (колодкой).

Блок может применяться для коммутации нагрузок других типов.

Основные технические данные

Параметр Значение
Номинальное напряжение питания, В 24
Диапазон рабочих напряжений, В от 18 до 32
Суммарная мощность нагрузки, Вт 145
Ограничение тока при включении, А 12±2
Ограничение напряжения на уровне, В 27±0,7
Отключение лампы при напряжении, В 30±1
Ток, потребляемый цепью управления, не более, А 0,01
Защита от короткого замыкания допускается замыкание длительностью не более минуты
Диапазон рабочих температур, °С от минус 40 до +55
Допустимые вибрационные нагрузки, не более
  • максимальное ускорение, м/с2
    50
    • в диапазоне частот, Гц
      от 50 до 200
      Защитное исполнение по ГОСТ 14254 IP54
      Габаритные размеры, мм, не более 45 × 60 × 43
      Масса, г, не более 70

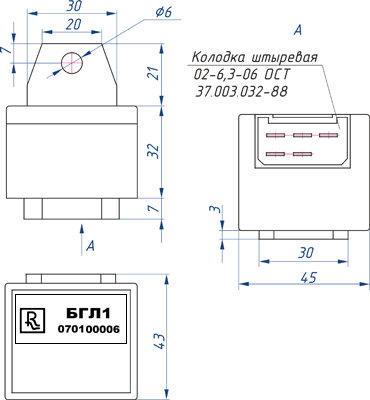

      Габаритные и присоединительные размеры
